Ręczne a elektryczne systemy olinowania scenicznego: kluczowe różnice w konstrukcji mechanicznej

Niniejsza analiza techniczna bada podstawowe różnice w konstrukcji mechanicznej pomiędzy ręcznymi i elektrycznymi systemami olinowania scenicznego. Jako przedsiębiorstwo high-tech specjalizujące się w badaniach i rozwoju oraz produkcji maszyn scenicznych, Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. integruje wieloletnie doświadczenie w branży, aby dostarczać bezpieczne, stabilne i inteligentne rozwiązania. Nasze produkty, szeroko stosowane w teatrach, ośrodkach kultury i na stadionach, poparte są niezawodnym działaniem i profesjonalnymi możliwościami inżynieryjnymi, obejmującymi wiele rynków krajowych i międzynarodowych.

1. Rdzeń mechanizmu napędowego i źródło zasilania

• Systemy ręczne: Aby zrównoważyć obciążenie, należy polegać na fizycznej przeciwwadze (np. blokach żeliwnych lub stalowych). Operatorzy ciągną linę do podnoszenia, aby jednocześnie przesuwać przeciwwagę i listwę. Konstrukcja mechaniczna jest całkowicie zrównoważona siłą i nie wymaga zewnętrznego zasilania.

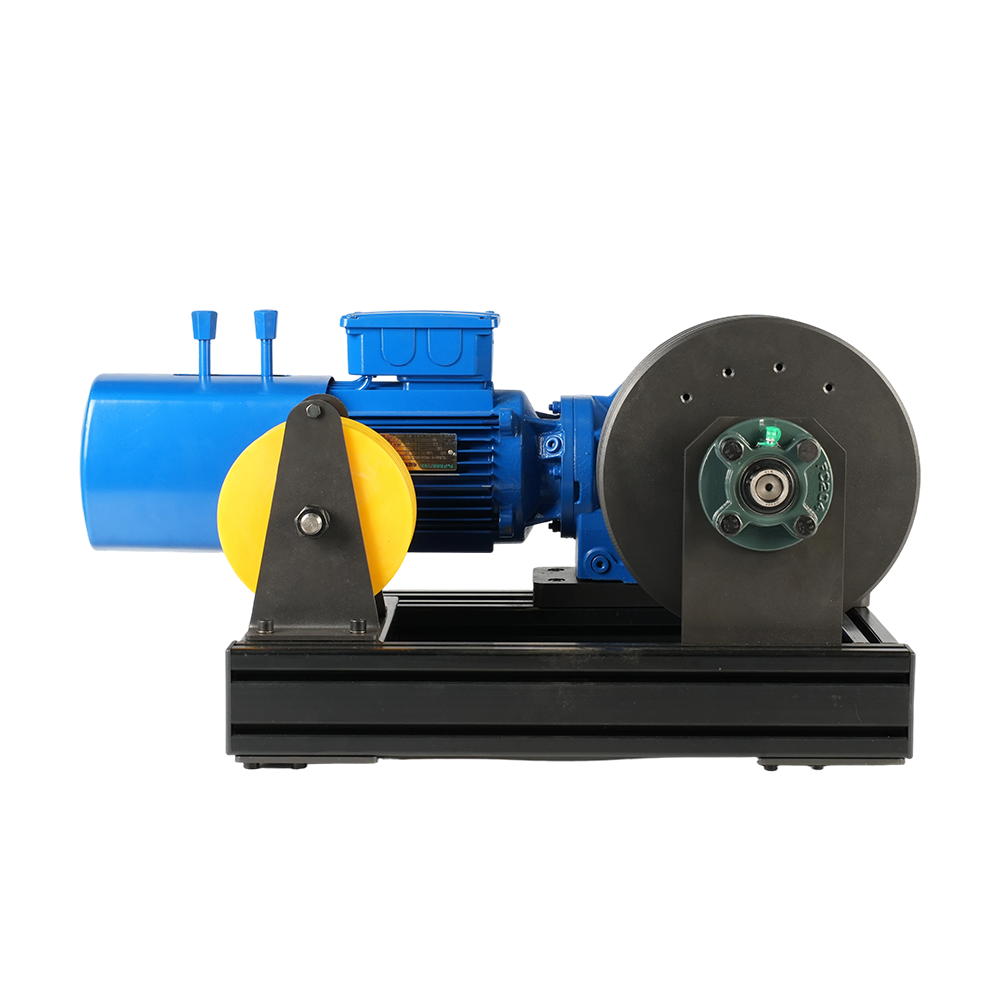

• Systemy elektryczne: Korzystaj z zmotoryzowanych wciągników, wciągarek lub napędów bębnowych napędzanych silnikami elektrycznymi prądu przemiennego. Systemy te obejmują skrzynie biegów, hamulce i napędy o zmiennej częstotliwości (VFD) do sterowania prędkością i momentem obrotowym. Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. projektuje je ze zintegrowanym zabezpieczeniem przed przeciążeniem i czujnikami sprzężenia zwrotnego położenia. Poznaj nasze Sprzęt do montażu scenicznego rozwiązania, aby uzyskać więcej szczegółów.

2. Obsługa ładunku i pojemność

• Systemy ręczne: Nośność jest określana na podstawie fizycznej masy przeciwwagi. Typowe udźwigi wahają się od 200 kg do 750 kg na zestaw linek. Są one ograniczone ludzkim wysiłkiem mającym na celu pokonanie tarcia statycznego i bezwładności i nie mogą łatwo zmieniać obciążenia podczas występu.
• Systemy elektryczne: Oferują znacznie większe i bardziej elastyczne udźwigi, od 500 kg do kilku ton na punkt. Dzięki napędom VFD mogą płynnie obsługiwać zmienne obciążenia i utrzymywać stałe napięcie. Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. dostarcza dostosowane do indywidualnych potrzeb systemy elektryczne o udźwigu do 2500 kg dla ciężkich elementów scenicznych.

3. Kontroluj precyzję i pozycjonowanie

• Systemy ręczne: Pozycjonowanie jest przybliżone i opiera się na umiejętnościach operatora i fizycznych oznaczeniach na liniach dźwigu. Powtarzalność jest niska (± 5-10 cm) ze względu na rozciągnięcie liny i zmienność operatora.
• Systemy elektryczne: Osiągnij wysoką precyzję dzięki zastosowaniu enkoderów absolutnych, wyłączników krańcowych i sterowania opartego na sterownikach PLC. Dokładność pozycjonowania może sięgać ± 1-2 mm. Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. integruje inteligentne systemy sterowania, które umożliwiają zaprogramowanie wskazówek i zsynchronizowane ruchy wieloosiowe, zapewniając powtarzalną dokładność podczas każdego pokazu.

4. Mechanizmy bezpieczeństwa i hamulcowe

• Systemy ręczne: Polegaj na hamulcu blokującym (zwykle zacisku ciernym na linie) i ograniczniku w przypadku nadmiernej prędkości przeciwwagi. Nie mają automatycznego zatrzymania awaryjnego, chyba że zostaną uruchomione ręcznie.
• Systemy elektryczne: Wyposażony w wiele nadmiarowych hamulców bezpieczeństwa: mechaniczny hamulec awaryjny (załączany sprężyną, zwalniany pod napięciem), który załącza się w przypadku utraty mocy, a także elektroniczne wykrywanie nadmiernej prędkości i monitorowanie momentu obrotowego. Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. projektuje swoje systemy elektryczne z podwójnymi niezależnymi obwodami hamulcowymi, spełniając najwyższe międzynarodowe standardy bezpieczeństwa, takie jak ANSI E1.4-1.

5. Złożoność konserwacji i eksploatacji

• Systemy ręczne: Wymagaj regularnej kontroli lin, kół pasowych i prowadnic przeciwwagi. Konserwacja jest prosta, ale pracochłonna w przypadku kalibracji obciążenia. Umiejętności operacyjne zależą w dużej mierze od doświadczenia riggera.
• Systemy elektryczne: Wymagaj okresowych kontroli silników, skrzyń biegów, enkoderów i paneli elektrycznych. Oferują zautomatyzowaną diagnostykę i możliwości zdalnego monitorowania. Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. zapewnia pełny system usług obejmujący projektowanie, produkcję, instalację, uruchomienie i konserwację, redukując długoterminowe obciążenia operacyjne.

Tabela porównawcza parametrów obok siebie

Często zadawane pytania (FAQ)

P1: Jakie są główne zalety osprzętu elektrycznego w porównaniu z systemami ręcznymi w zakresie bezpieczeństwa i jak radzi sobie z nimi firma Rentezhihe (Jiangsu) Equipment Technology Co., Ltd.?
Odpowiedź 1: Osprzęt elektryczny zapewnia automatyczne wykrywanie przeciążenia, informację zwrotną o położeniu w czasie rzeczywistym i niezawodne hamulce, które włączają się natychmiast po utracie zasilania – czyli funkcje nieobecne w systemach ręcznych. Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. wykorzystuje podwójne niezależne obwody hamowania i monitorowanie momentu obrotowego we wszystkich naszych wciągnikach elektrycznych. Nasze systemy są rygorystycznie testowane pod kątem spełnienia światowych standardów bezpieczeństwa, zapewniając niezawodne działanie w każdym miejscu występu.

P2: Czy firma Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. może zmodernizować istniejący ręczny system olinowania na system elektryczny i jaki jest typowy zakres modernizacji?
A2: Tak, zapewniamy kompleksowe usługi modernizacyjne. Modernizacja zazwyczaj obejmuje wymianę ręcznych trzpieni przeciwwagi na zmotoryzowane wciągarki lub wciągniki, instalację nowych paneli sterowania z napędami VFD, dodanie enkoderów położenia i modernizację wsporników konstrukcyjnych. Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. obsługuje cały proces, od projektu i oceny konstrukcji po instalację, uruchomienie i szkolenie operatorów, zapewniając minimalne przestoje w Twoim obiekcie.

Pyt. 3: W jaki sposób Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. zapewnia długoterminową niezawodność i wsparcie w zakresie konserwacji urządzeń elektrycznych Sprzęt do montażu scenicznego systemy?
A3: Stworzyliśmy kompletny system usług obejmujący projektowanie, produkcję, instalację, uruchomienie, obsługę i konserwację. Nasze systemy elektryczne składają się z komponentów modułowych ułatwiających serwisowanie i zapewniamy zdalną pomoc diagnostyczną. Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. oferuje roczne umowy konserwacyjne i dostępność części zamiennych do wszystkich naszych produktów, zapewniając, że Twój sprzęt pozostanie stabilny i bezpieczny przez lata.

Osprzęt rozrywkowy a osprzęt budowlany: zasadnicze różnice w standardach bezpieczeństwa i systemach certyfikacji

Niniejsza analiza techniczna bada podstawowe różnice między sprzętem rozrywkowym a osprzętem budowlanym pod względem norm bezpieczeństwa, ram certyfikacji i wymagań zgodności. Jako przedsiębiorstwo high-tech specjalizujące się w badaniach i rozwoju oraz produkcji maszyn scenicznych, sprzętu scenicznego i inteligentnych systemów sterowania, Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. łączy wieloletnie doświadczenie w branży, aby dostarczać bezpieczne, stabilne i inteligentne rozwiązania. Nasze produkty są szeroko stosowane w teatrach, ośrodkach kultury, stadionach, centrach konferencyjnych i wielofunkcyjnych przestrzeniach widowiskowych, poparte niezawodnym działaniem produktów i profesjonalnymi możliwościami inżynieryjnymi obejmującymi wiele rynków krajowych i międzynarodowych.

1. Projektowe współczynniki bezpieczeństwa i dynamika obciążenia

• Sprzęt rozrywkowy: Zaprojektowany do obciążeń dynamicznych z częstym ruchem, obciążeniami udarowymi i zmiennym rozkładem ciężaru (np. ruchome światła, ściany wideo, latający artyści). Współczynniki bezpieczeństwa wahają się zazwyczaj od 8:1 do 10:1 dla zawieszenia podwieszanego, uwzględniając siły przyspieszenia i nieprzewidziane uderzenia dynamiczne.
• Olinowanie klasy konstrukcyjnej: Przeznaczone głównie do obciążeń statycznych lub wolno przyłożonych (np. stal konstrukcyjna, formy betonowe). Współczynniki bezpieczeństwa zazwyczaj mieszczą się w zakresie od 4:1 do 5:1, ponieważ obciążenia są przewidywalne, a ruchy podczas podnoszenia są minimalne.
• Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. projektuje wszystkie produkty do osprzętu rozrywkowego z dynamicznymi obliczeniami obciążenia i minimalnymi współczynnikami bezpieczeństwa 10:1 dla zastosowań napowietrznych, przekraczając ogólne standardy branżowe.

2. Obowiązujące normy i jednostki certyfikujące

• Sprzęt rozrywkowy: Regulowane przez wyspecjalizowane normy, w tym ANSI E1.2 (Technologia rozrywki – projektowanie, produkcja i użytkowanie aluminiowych kratownic i wież), ANSI E1.4-1 (Ręczne systemy podwieszania przeciwwagi), DIN 56950 (Technologia rozrywki – Maszyny) i wytyczne PLASA (Performance Lighting and Sound Association). Certyfikacja często wymaga kontroli strony trzeciej przez władze zajmujące się rozrywką.
• Olinowanie klasy konstrukcyjnej: Regulowane przez ogólne normy przemysłowe, takie jak OSHA 1926 (Przepisy dotyczące bezpieczeństwa konstrukcji), ASME B30 (Wciągniki i żurawie) oraz EN 13157 (Dźwigi – Bezpieczeństwo). Normy te skupiają się na podnoszeniu statycznym i transporcie materiałów, a nie na osobach znajdujących się nad głową lub dynamicznych elementach pokazów.
• Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. projektuje wszystko Sprzęt do osprzętu rozrywkowego w ścisłej zgodności z normami ANSI E1 i DIN 56950, zapewniając pełną zgodność z wymaganiami światowego przemysłu rozrywkowego.

3. Cykle inspekcji, testowania i ponownej certyfikacji

• Sprzęt rozrywkowy: Wymaga wstępnych oględzin wizualnych przed każdym pokazem, kwartalnych szczegółowych kontroli przeprowadzanych przez kompetentne osoby oraz corocznych testów obciążeniowych (załadunku próbnego) certyfikowanymi odważnikami. Ponowna certyfikacja jest obowiązkowa po każdym poważnym uderzeniu lub przeciążeniu. W przypadku krytycznych komponentów powszechnie stosuje się badania nieniszczące (NDT), takie jak badanie cząstek magnetycznych lub penetrant barwnika.
• Olinowanie klasy konstrukcyjnej: Zazwyczaj przestrzega miesięcznych lub kwartalnych harmonogramów inspekcji określonych przez OSHA/ASME, z corocznymi kompleksowymi inspekcjami. Okresy ponownej certyfikacji są często dłuższe (np. co 5 lat w przypadku zawiesi linowych), chyba że zaobserwowane zostanie uszkodzenie lub zużycie.
• Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. zapewnia kompletny system usług obejmujący projektowanie, produkcję, instalację, uruchomienie, obsługę i konserwację, w tym szczegółowe protokoły inspekcji i wsparcie w zakresie ponownej certyfikacji wszystkich produktów związanych z urządzeniami rozrywkowymi.

4. Wymagania dotyczące oznaczania, identyfikowalności i dokumentacji

• Sprzęt rozrywkowy: Wymaga indywidualnego, trwałego oznakowania każdego elementu nośnego (np. szakli, wciągników, zawiesi) za pomocą WLL (limitu obciążenia roboczego), numeru seryjnego, identyfikatora producenta i kodu partii. Dla każdego produktu należy przechowywać pełną dokumentację identyfikowalności, w tym certyfikaty materiałowe i raporty z testów, przez cały okres jego użytkowania.
• Olinowanie klasy konstrukcyjnej: Wymagania dotyczące oznakowania są na ogół mniej rygorystyczne – często ograniczają się do DOR i identyfikacji producenta. Identyfikowalność odbywa się zazwyczaj na poziomie partii, a nie pojedynczej jednostki, przy mniej rygorystycznym utrzymaniu dokumentacji.
• Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. wdraża indywidualną serializację i pełną identyfikowalność każdego wyprodukowanego komponentu sprzętu rozrywkowego, zapewniając pełną odpowiedzialność od momentu produkcji aż po koniec życia.

5. Certyfikacja personelu i kompetencje operacyjne

• Sprzęt rozrywkowy: Wymaga od riggerów posiadania certyfikatów związanych z rozrywką, takich jak ETCP (program certyfikacji techników rozrywki) - olinowanie, certyfikaty olinowania PLASA lub równoważne referencje regionalne. Kompetencje obejmują wiedzę na temat dynamiki pokazów, rozkładu ciężaru, obliczeń środka ciężkości i procedur reagowania w sytuacjach awaryjnych w celu zapewnienia bezpieczeństwa wykonawców nad głową.
• Olinowanie klasy konstrukcyjnej: Wymaga ogólnych certyfikatów dotyczących olinowania, takich jak NCCCO (Krajowa Komisja ds. Certyfikacji Operatorów Dźwigów) lub szkolenia osoby sygnalizującej/osprzętu zgodnego z OSHA. Nacisk położony jest na wykresy obciążenia, sygnały ręczne i bezpieczeństwo w miejscu pracy, z ograniczonym naciskiem na dynamiczne warunki działania.
• Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. wspiera klientów kompleksowymi programami szkoleniowymi dla personelu zajmującego się urządzeniami rozrywkowymi, obejmującymi obsługę sprzętu, techniki inspekcji i protokoły bezpieczeństwa dostosowane do warunków pracy.

Tabela porównawcza parametrów obok siebie

Często zadawane pytania (FAQ)

P1: Dlaczego sprzętu do montażu sprzętu budowlanego nie można używać zamiennie w zastosowaniach rozrywkowych i jak firma Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. rozwiązuje ten problem?
A1: Olinowanie klasy konstrukcyjnej jest przeznaczone do obciążeń statycznych o niższych współczynnikach bezpieczeństwa (4:1–5:1) i nie uwzględnia obciążeń dynamicznych wymaganych dla bezpieczeństwa wykonawców nad głową, ruchomej scenerii i obciążeń udarowych typowych dla przedstawień. Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. projektuje wszystko Sprzęt do osprzętu rozrywkowego z minimalnymi współczynnikami bezpieczeństwa 10:1, testami obciążenia dynamicznego i zgodnością z normą ANSI E1/DIN 56950 — co gwarantuje, że nasz sprzęt spełnia unikalne wymagania środowisk pracy, w których bezpieczeństwo ludzi jest najważniejsze.

P2: Jaką dokumentację i certyfikaty Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. zapewnia wraz ze swoimi produktami do sprzętu rozrywkowego, aby zapewnić zgodność z przepisami?
A2: Zapewniamy kompleksową dokumentację dla każdego produktu, w tym indywidualną serializację, certyfikaty testów materiałowych, raporty z testów obciążenia próbnego, oznaczenia WLL i pełną dokumentację identyfikowalności. Cały sprzęt został zaprojektowany i wyprodukowany zgodnie z normami ANSI E1 i DIN 56950. Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. oferuje również koordynację inspekcji stron trzecich i wsparcie w zakresie ponownej certyfikacji w ramach naszego kompletnego systemu usług obejmującego projektowanie, produkcję, instalację, uruchomienie, obsługę i konserwację, zapewniając, że Twój obiekt spełnia wszystkie lokalne i międzynarodowe przepisy bezpieczeństwa.

P3: Czym różni się system kontroli i konserwacji sprzętu rozrywkowego od sprzętu budowlanego i jakie wsparcie oferuje Rentezhihe (Jiangsu) Equipment Technology Co., Ltd.?
Odpowiedź 3: Sprzęt rozrywkowy wymaga znacznie częstszych inspekcji – kontroli przed użyciem przed każdym występem, kwartalnych szczegółowych inspekcji i corocznych testów obciążenia – ze względu na dynamiczny charakter i wysoką stawkę bezpieczeństwa wykonawcy. Sprzęt klasy budowlanej podlega rzadszym harmonogramom miesięcznym/kwartalnym. Rentezhihe (Jiangsu) Equipment Technology Co., Ltd. zapewnia dostosowane do indywidualnych potrzeb programy konserwacji, obejmujące szczegółowe listy kontrolne kontroli, szkolenia personelu na miejscu oraz zaplanowane usługi ponownej certyfikacji. Dzięki wieloletniemu doświadczeniu w branży i akumulacji technologii gwarantujemy, że Twój sprzęt pozostanie bezpieczny, zgodny z przepisami i niezawodny przez cały okres jego użytkowania.
