Jak wybrać odpowiedni wyłącznik krańcowy biegu dla swojego sprzętu?
Wraz z ciągłą ewolucją technologii automatyki przemysłowej, inteligentnej produkcji i maszyn scenicznych, istnieją clubaz bardziej rygorystyczne wymagania dotyczące precyzji operacyjnej i bezpieczeństwa w sprzęcie mechanicznym obejmującym funkcje podnoszenia, przenoszenia i obracania. Od maszyn scenicznych i zautomatyzowanych systemów magazynowania po urządzenia dźwigowe, systemy wind, przenośniki logistyczne i przemysłowe linie produkcyjne – sprzęt często wymaga precyzyjnego przemieszczania się wzdłuż ustalonej ścieżki podróży. Jeśli ruch przekroczy bezpieczne granice, może to spowodować nie tylko uszkodzenie sprzętu, ale także poważne wypadki związane z bezpieczeństwem.
Na tym tle Wyłącznik krańcowy skrzyni biegów stał się kluczowym elementem kontroli bezpieczeństwa dla szerokiej gamy maszyn. Łącząc przekładnię mechaniczną ze sterowaniem elektrycznym, umożliwia wykrywanie położenia ruchu, ograniczanie ruchu i automatyczną kontrolę zatrzymania, zapewniając niezawodne działanie sprzętu.
Co to jest wyłącznik krańcowy skrzyni biegów?

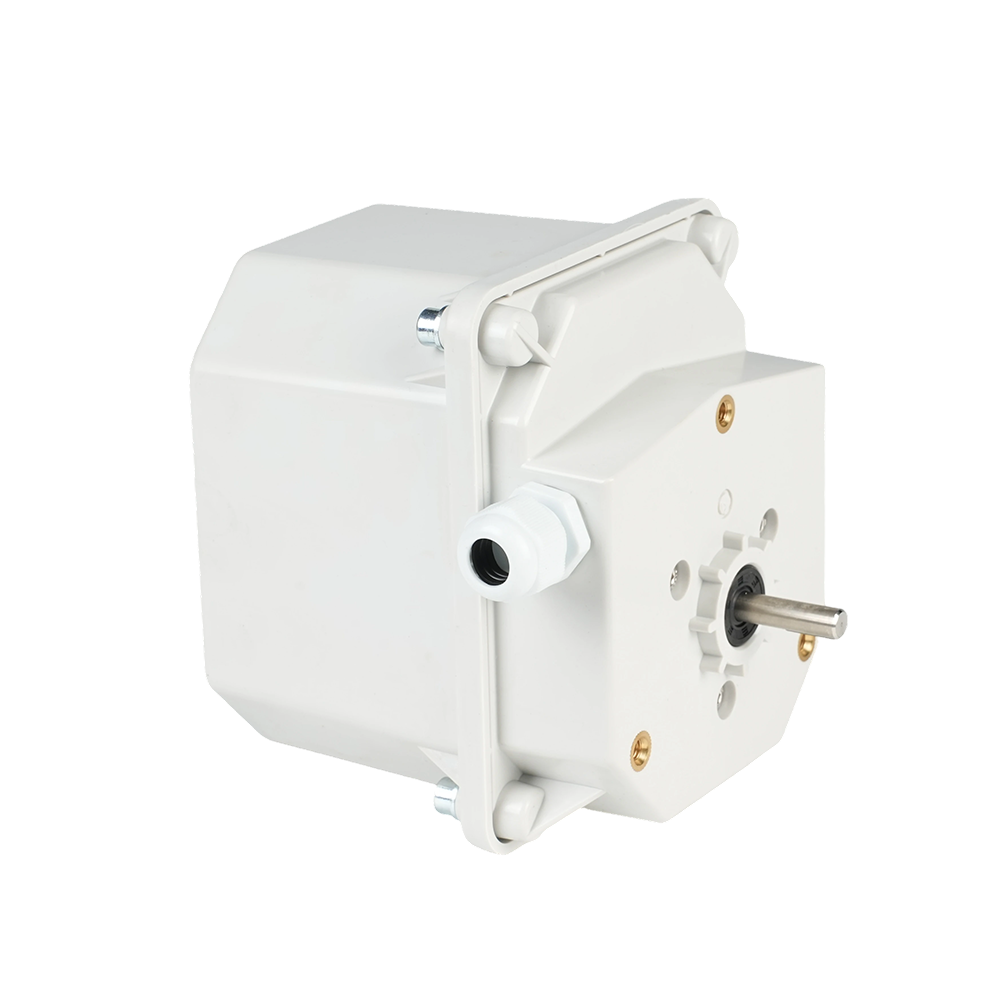

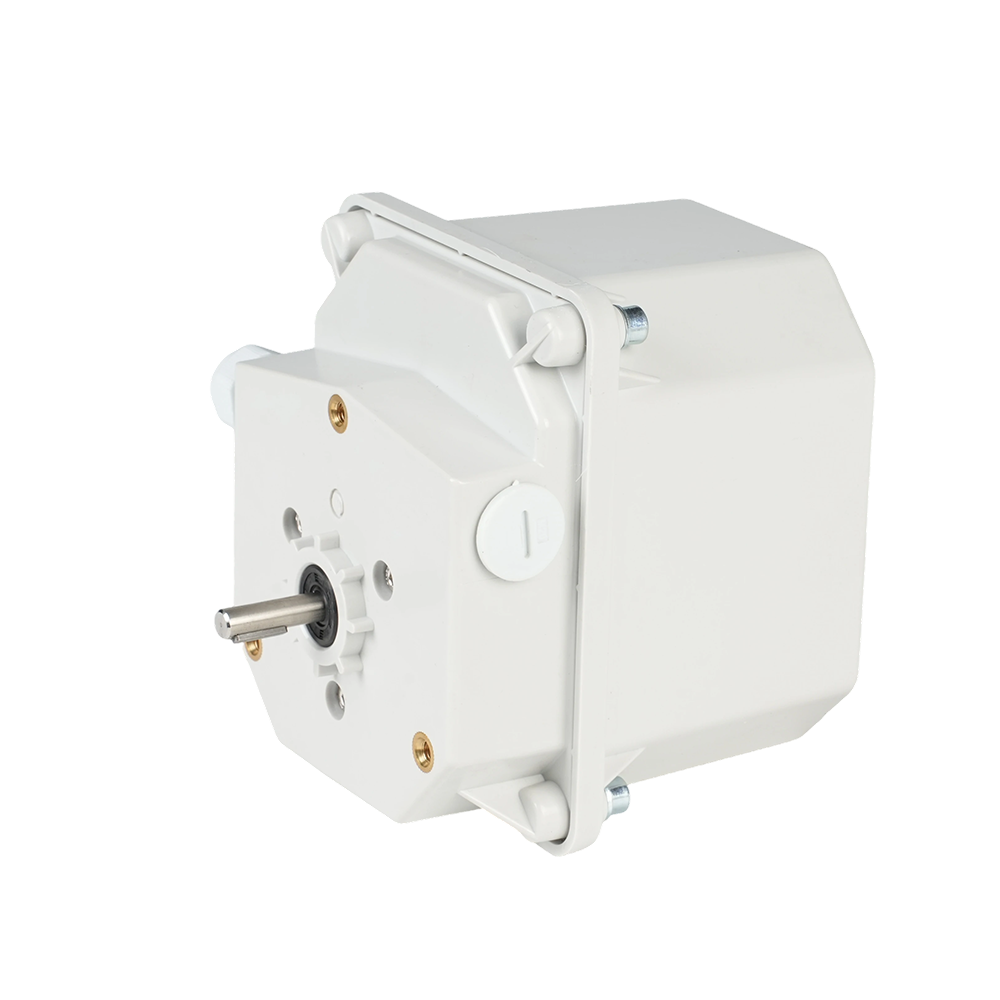

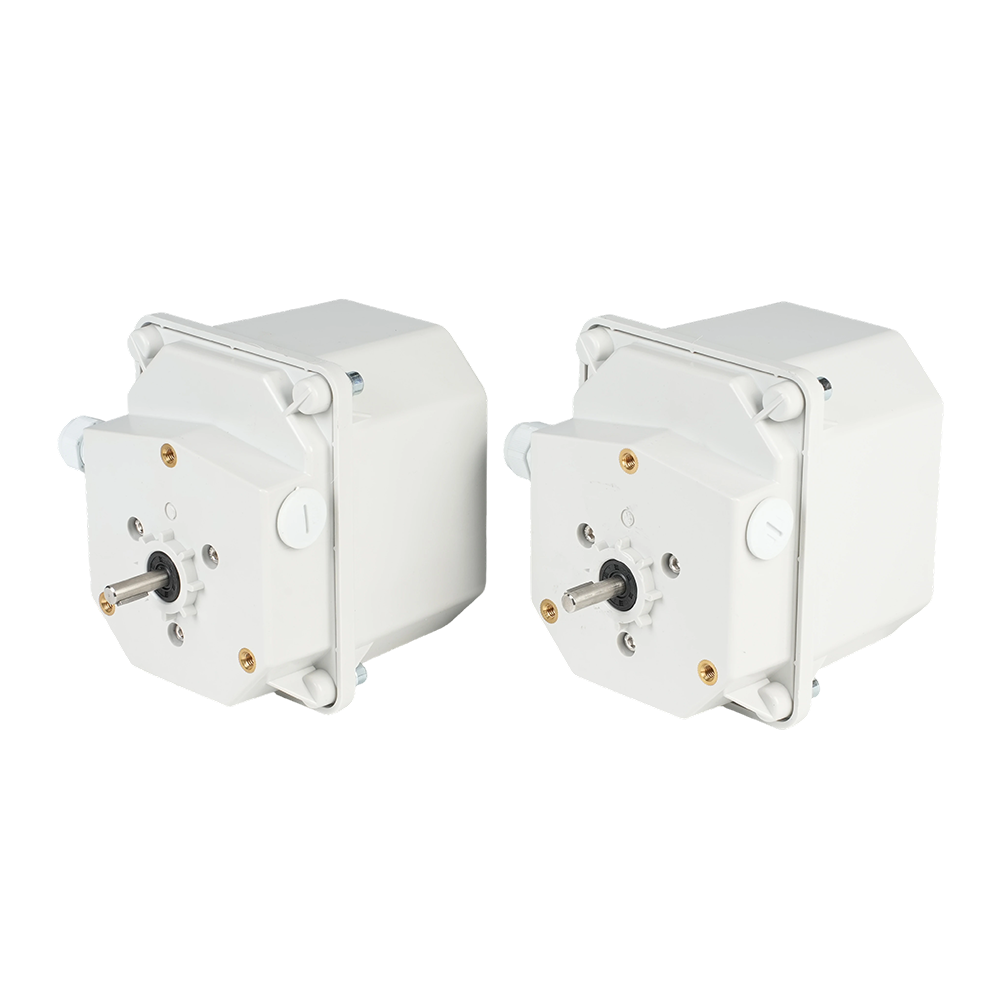

Często określany jako A Wyłącznik krańcowy skrzyni biegów or Obrotowy wyłącznik krańcowy , to urządzenie jest elektromechaniczną jednostką sterującą, która wykorzystuje mechanizm redukcji biegów do napędzania wewnętrznych krzywek, zapewniając w ten sposób kontrolę jazdy i sprzężenie zwrotne położenia.
W przeciwieństwie do stiardowych mechanicznych wyłączników krańcowych, wyłączniki krańcowe przekładni zapewniają precyzyjne sterowanie w oparciu o liczbę obrotów wału urządzenia, dzięki czemu szczególnie dobrze nadają się do systemów sterowania ruchem obejmujących duże odległości, duże zakresy przesuwu i wysoką powtarzalność.
Główne elementy wyłącznika krańcowego skrzyni biegów
| Komponent | Funkcja |
| Mechanizm przekładni zębatej | Przekształca obrót wału w kontrolowany ruch mechaniczny. |
| System regulacji krzywki | Umożliwia elastyczne ustawienie pozycji uruchamiania. |
| Zespół mikroprzełącznika | Wysyła elektryczne sygnały sterujące. |
| Wał wyjściowy | Łączy się bezpośrednio z napędzanym sprzętem. |
| Obudowa Ochronna | Chroni komponenty wewnętrzne przed trudnymi warunkami środowiskowymi. |
| Zaciski elektryczne | Zapewnij niezawodne połączenia elektryczne. |
Główne elementy wyłącznika krańcowego skrzyni biegów i ich funkcje.
Podczas pracy urządzenia wał wyjściowy napędza wewnętrzne koła zębate w celu obracania się. Mechanizm redukcyjny przekłada następnie ten ruch na precyzyjny obrót krzywki. Kiedy krzywka osiągnie zaprogramowaną pozycję, aktywuje mikroprzełącznik w celu odcięcia obwodu lub wypuszczenia sygnału sterującego, umożliwiając funkcje takie jak zatrzymywanie, zwalnianie, zmiana kierunku lub wyzwalanie alarmu.
Dzięki mechanicznej strukturze redukcyjnej wyłącznik krańcowy przekładni zapewnia bardzo dokładną kontrolę ruchu w szerokim zakresie roboczym.
W jaki sposób wyłącznik krańcowy skrzyni biegów zapewnia precyzyjną kontrolę?
Wiele osób uważa wyłączniki krańcowe za proste urządzenia zatrzymujące. W rzeczywistości wyłącznik krańcowy skrzyni biegów zarządza pozycjonowaniem w całym procesie sterowania ruchem.
Podczas pracy urządzenia wał obrotowy w sposób ciągły napędza przekładnię. Wewnętrzny mechanizm redukcyjny przekształca szybki obrót w powolny i precyzyjny ruch krzywki, umożliwiając dostosowanie każdego punktu aktywacji zgodnie z konkretnymi wymaganiami operacyjnymi.
Kiedy krzywka styka się z odpowiednim mikroprzełącznikiem, system natychmiast wysyła sygnał sterujący.
Kluczowe zalety mechanizmu sterującego
Wysoka powtarzalność pozycjonowania zapewnia stałą pracę nawet przy długotrwałym użytkowaniu.
Wiele regulowanych punktów aktywacji umożliwiają elastyczną konfigurację dla różnych wymagań sprzętowych.
Stabilna konstrukcja mechaniczna minimalizuje wpływ zakłóceń elektromagnetycznych.
Doskonała długoterminowa niezawodność sprawia, że wyłączniki krańcowe przekładni nadają się do ciągłej pracy przemysłowej.
Dlaczego coraz więcej branż wybiera wyłączniki krańcowe przekładni?
Ponieważ systemy automatyki stają się coraz bardziej wyrafinowane, poleganie wyłącznie na programowaniu PLC nie wystarczy, aby zagwarantować całkowite bezpieczeństwo mechaniczne. Mechaniczne zabezpieczenie ograniczające pozostaje ostatecznym zabezpieczeniem przed awarią sprzętu.
Poprawa bezpieczeństwa operacyjnego
Gdy sprzęt zbliża się do ustawionego limitu ruchu, wyłącznik krańcowy przekładni natychmiast odłącza układ napędowy, zapobiegając nadmiernemu skokowi, kolizjom, nadmiernemu nawijaniu i innym potencjalnie niebezpiecznym sytuacjom. Ochrona ta jest szczególnie ważna w przypadku systemów podnoszenia scen, sprzętu dźwigowego i ciężkich maszyn przemysłowych.
Zapewnienie dokładnego pozycjonowania
Wykorzystując mechanizmy redukcji biegów i pozycjonowania krzywki, wyłączniki krańcowe przekładni zapewniają stabilne i powtarzalne pozycjonowanie. To znacznie zmniejsza skumulowane błędy pozycjonowania w zautomatyzowanym sprzęcie wymagającym częstych, powtarzalnych ruchów.
Wydłużenie żywotności sprzętu
Nadmierny ruch powoduje niepotrzebne obciążenie lin stalowych, przekładni, silników, szyn prowadzących i innych elementów mechanicznych. Prawidłowo skonfigurowane wyłączniki krańcowe zmniejszają uderzenia mechaniczne i zużycie, pomagając wydłużyć ogólną żywotność sprzętu.
Obniżenie kosztów konserwacji
W porównaniu ze złożonymi elektronicznymi systemami pozycjonowania, mechaniczne wyłączniki krańcowe przekładni charakteryzują się dojrzałą konstrukcją, prostą konserwacją i niezawodnym działaniem nawet w zapylonych, wilgotnych lub wysokotemperaturowych środowiskach przemysłowych.
W jakich branżach powszechnie stosuje się wyłączniki krańcowe przekładni?
Wraz z szybkim rozwojem automatyki przemysłowej wyłączniki krańcowe przekładni stały się niezbędnymi urządzeniami sterującymi w wielu gałęziach przemysłu.
W maszynach scenicznych są one szeroko stosowane w systemach listew, wciągnikach elektrycznych, kratownicach oświetleniowych, windach scenicznych, systemach kurtyn przeciwpożarowych i sprzęcie wykonawczym na dużą skalę, aby zapewnić precyzyjne ograniczenie ruchu.
W branży dźwigowej i transportu materiałów są one powszechnie instalowane na suwnicach mostowych, suwnicach bramowych, żurawiach wieżowych i wciągarkach, aby bezpiecznie kontrolować wysokość podnoszenia i odległość przesuwu.
Zastosowania automatyki przemysłowej obejmują systemy przenośników logistycznych, zautomatyzowane magazyny, maszyny pakujące, linie montażowe i zrobotyzowane urządzenia pomocnicze.
Są również szeroko stosowane w systemach wind, maszynach portowych, sprzęcie górniczym, sprzęcie wykorzystującym energię odnawialną i wielkogabarytowych maszynach budowlanych.
W miarę ciągłego rozwoju inteligentnej produkcji wyłączniki krańcowe przekładni coraz częściej współpracują ze sterownikami PLC, przetwornicami częstotliwości i inteligentnymi systemami sterowania w celu zwiększenia wydajności automatyzacji i bezpieczeństwa operacyjnego.
Jak wybrać odpowiedni wyłącznik krańcowy skrzyni biegów?
Wybór odpowiedniego wyłącznika krańcowego skrzyni biegów wymaga dokładnej oceny warunków pracy urządzenia.
Ważne czynniki wyboru
Przy wyborze odpowiedniego modelu należy wziąć pod uwagę prędkość obrotową urządzenia, liczbę obrotów wału i przełożenie przekładni.
Liczba styków elektrycznych i punktów kontrolnych powinna być dostosowana do wymaganych funkcji, w tym zatrzymywania, zwalniania, cofania i aktywacji alarmu.
Równie ważna jest kompatybilność instalacji. Wymiary wału wyjściowego, otwory montażowe i interfejsy mechaniczne powinny odpowiadać konstrukcji urządzenia.
W przypadku środowisk zewnętrznych, zapylonych, wilgotnych lub korozyjnych należy wybierać produkty o wyższych stopniach ochrony i trwałych materiałach obudowy.
Trwałość mechaniczna, żywotność przełączania i długoterminowa stabilność operacyjna są również krytycznymi wskaźnikami jakości produktu.
Dlaczego wysokiej jakości wyłącznik krańcowy zmiany biegów zależy od profesjonalnej produkcji?
W przypadku dużych projektów inżynieryjnych wyłącznik krańcowy przekładni to znacznie więcej niż standardowy element mechaniczny. Ma to bezpośredni wpływ na bezpieczeństwo eksploatacji i niezawodność całego systemu.
RenteZhihe (JiangSu) Equipment Technology Co., Ltd. jest krajowym przedsiębiorstwem high-tech specjalizującym się w badaniach, rozwoju i produkcji maszyn scenicznych, sprzętu wykonawczego, maszyn przemysłowych i inteligentnych systemów. Firma integruje badania i rozwój, produkcję, instalację, uruchomienie i usługi techniczne, dostarczając kompleksowe rozwiązania w zakresie sterowania ruchem dla klientów na całym świecie.
Jako profesjonalista Chiny Fabryka obrotowych wyłączników krańcowych and Producent niestandardowego wyłącznika krańcowego skrzyni biegów , RenteZhihe prowadzi dwa nowoczesne warsztaty produkcyjne o powierzchni około 13 000 metrów kwadratowych, a także biuro i centrum badawczo-rozwojowe o powierzchni 7 000 metrów kwadratowych. Od momentu założenia w 2012 roku firma stale inwestuje w innowacje technologiczne i precyzyjną produkcję, aby dostarczać niezawodne produkty do maszyn scenicznych, automatyki przemysłowej, urządzeń dźwigowych i inteligentnych systemów sterowania.
Oprócz standardowych produktów RenteZhihe zapewnia również dostosowane do indywidualnych potrzeb rozwiązania wyłączników krańcowych przekładni, dostosowane do różnych konstrukcji sprzętu, warunków instalacji i wymagań operacyjnych. Ta elastyczność umożliwia klientom bezpieczniejsze, wydajniejsze i bardziej niezawodne sterowanie ruchem w szerokim zakresie zastosowań przemysłowych.
Często zadawane pytania
Jaka jest różnica między wyłącznikiem krańcowym skrzyni biegów a standardowym wyłącznikiem krańcowym?
Standardowe wyłączniki krańcowe są zwykle wyzwalane przez bezpośredni kontakt i nadają się do sterowania krótkim skokiem. Wyłączniki krańcowe przekładni wykorzystują mechanizmy redukcyjne i krzywkowe, aby uzyskać precyzyjną kontrolę jazdy w oparciu o obroty wału, co czyni je idealnymi do dużych maszyn i zastosowań o długim skoku.
Czy można regulować położenie uruchomienia wyłącznika krańcowego skrzyni biegów?
Tak. Większość wyłączników krańcowych zmiany biegów jest wyposażona w regulowane mechanizmy krzywkowe, które umożliwiają użytkownikom konfigurowanie wielu punktów aktywacji zgodnie z różnymi wymaganiami operacyjnymi.
Do jakich typów urządzeń nadają się wyłączniki krańcowe przekładni?
Są szeroko stosowane w maszynach scenicznych, urządzeniach dźwigowych, systemach wind, zautomatyzowanych liniach produkcyjnych, systemach przenośników logistycznych, maszynach portowych, sprzęcie górniczym i wielu innych zastosowaniach automatyki przemysłowej.
W jaki sposób można przedłużyć żywotność wyłącznika krańcowego skrzyni biegów?
Wybierz właściwy model zgodnie z rzeczywistymi warunkami pracy, zainstaluj go prawidłowo, regularnie sprawdzaj mechanizm przekładni i zaciski elektryczne oraz unikaj długotrwałej pracy w trybie przeciążenia, aby zapewnić długoterminową niezawodną pracę.
Dlaczego warto wybrać wyłączniki krańcowe przekładni od profesjonalnego producenta?
Profesjonalni producenci zapewniają stabilną jakość produktów, niestandardowe rozwiązania inżynieryjne, ścisłą kontrolę jakości i kompleksowe wsparcie techniczne, pomagając zapewnić długoterminowe bezpieczeństwo i niezawodność urządzeń przemysłowych.
